在LED照明应用日益普及的今天，驱动电源作为其核心‘心脏’，其设计的稳定性、效率与寿命直接决定了最终产品的品质。基于行业实践，我们了LED驱动电源设计的七个关键心得与五点重要忠告，旨在为工程师提供参考，避开常见陷阱。
七个设计心得

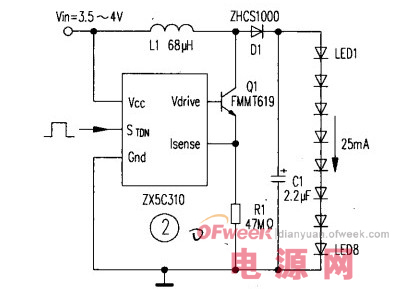

- 明确需求，精准选型：设计之初，必须清晰界定输入电压范围（如AC 85-265V）、输出电流电压（与LED灯珠串并联匹配）、功率因数（PF）、效率目标及尺寸、成本等约束条件。这是选择合适驱动IC拓扑（如Buck、Boost、Buck-Boost、反激式）和关键元件的基础。
- 深入理解IC规格书：驱动IC的数据手册是设计的“圣经”。务必透彻理解其工作模式（CC恒流/ CV恒压）、调光接口（如PWM、模拟、数字）、保护功能（过温、过流、过压、短路）以及典型应用电路。任何对规格的误解都可能导致后续调试困难。
- 注重热设计与散热：效率损失会转化为热量。精心计算主要发热元件（如IC、功率MOSFET、整流二极管、电感）的损耗，并为其设计有效的散热路径（PCB铜箔面积、散热片、通风）。良好的热管理是提升可靠性和延长寿命的关键。
- EMI/EMC设计前置：电磁兼容性问题必须在设计初期考虑。合理布局，特别是功率环路面积最小化；在输入输出端预留滤波电路（如π型滤波、共模电感）；选择合适的开关频率，并利用IC的软开关或频率抖动功能来降低噪声。
- 优化反馈环路与补偿：对于恒流输出，电流采样电阻的精度和布局至关重要。确保反馈环路稳定，避免振荡。根据IC要求设计好补偿网络，这直接影响系统的动态响应和输出纹波。
- 预留充足的余量与测试点：关键元件（如电容电压、MOSFET耐压、电感电流）应留有20%-30%的设计余量以应对浪涌、瞬态及批量离散性。在PCB上预留关键波形测试点（如SW脚、CS脚、VCC电压），极大便利调试与故障排查。
- 重视保护功能的可靠性：完善的保护电路（开路、短路、过压、过温）不是负担，而是产品安全的保障。确保保护阈值设置合理，触发和恢复机制可靠，避免误动作或该动而不动。
五点重要忠告
- 忠告一：切勿盲目追求低成本而牺牲核心性能：劣质的电容、电感或简化必要的保护电路，短期内节省了成本，但会导致早期失效率高、客户投诉多，长期品牌损失和维修成本远大于节省的费用。在关键物料上应选择信誉良好的供应商。
- 忠告二：不要忽视实际应用环境：实验室理想环境下的测试数据不等于实际表现。必须考虑电网波动（如雷击浪涌）、环境温湿度变化、灯具密封性导致的内部温升等极端情况，并进行相应测试（如高温老化、浪涌测试、群脉冲测试）。
- 忠告三：避免“拷贝”参考设计而不加验证：IC厂商的参考设计是一个优秀起点，但未必完全契合你的特定需求（如散热条件、线缆长度、特定负载）。务必根据自身PCB布局、元件选型进行完整的性能与应力测试，并做必要调整。
- 忠告四：谨防PCB布局的“魔鬼细节”：高频开关电源中，糟糕的布局是噪声、振荡和效率低下的主要元凶。务必严格区分功率地、信号地；使高频电流环路面积最小；敏感信号线远离噪声源；IC的VCC旁路电容必须就近放置。
- 忠告五：测试必须全面且严谨：除了常规的电参数测试，必须进行长时间的老化测试（高温满载）、开关机冲击测试、负载瞬变测试以及EMC预扫描。记录失效案例并深入分析根因，形成设计闭环，持续优化。
LED驱动电源设计是一项系统工程，需要将理论分析、实践经验与严谨验证相结合。遵循以上心得与忠告，有助于工程师打造出高效、可靠、具竞争力的产品，在激烈的市场竞争中赢得信赖。
