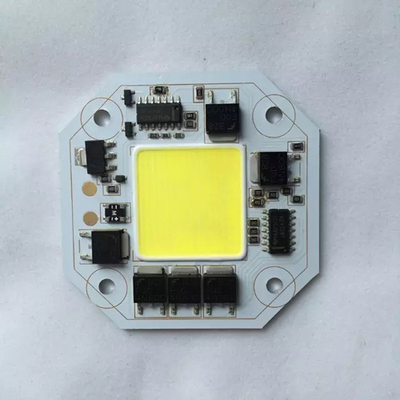

在LED照明与驱动技术领域，一款采用外置MOS管方案的倒装光引擎产品引发了行业广泛关注。该方案凭借其独特的技术路径，成功实现了高耐压、低热阻与光衰小等核心性能的显著提升，为高功率、高可靠性LED应用场景提供了新的解决方案。
技术创新是LED产业持续发展的核心驱动力。传统内置MOS的驱动IC方案虽集成度高，但在应对高压、高温等严苛工况时，其散热能力和长期可靠性常面临挑战。此次推出的新型倒装光引擎，创新性地采用了外置MOS管的设计思路。这种设计将功率MOSFET从驱动IC芯片中分离出来，作为独立元件进行布局和散热管理。其直接优势在于，外置MOS管可以选用更耐高压、导通电阻更低、散热性能更优的专用功率器件，从而大幅提升了整个光引擎模块的耐压裕量和电流处理能力，使得其在工业照明、户外亮化、汽车照明等高压输入或电压波动较大的应用中表现更为稳定可靠。
“低热阻”是这款方案的另一个突出亮点。倒装芯片技术本身通过将LED芯片直接倒装焊接在基板上，缩短了热传导路径，降低了芯片级的热阻。而外置MOS管方案则进一步优化了系统级的热管理。驱动IC自身由于不再集成大功率MOS管，其发热量显著降低；独立的外置MOS管可以配备更大面积、更高效的散热路径（如直接连接至散热器或金属基板）。这种“双管齐下”的散热设计，使得从LED芯片到MOS管，整个系统的热阻得以系统性降低。更高效的热量导出意味着核心器件能在更低的结温下工作，这对于延缓LED光衰、保持长期光效稳定至关重要。
LED的光衰与其工作温度密切相关。高温是导致荧光粉老化、芯片性能衰退、封装材料劣化的主要元凶。该倒装光引擎方案通过上述的低热阻设计，从源头上有效控制了PN结温升。实验数据表明，在同等功率和散热条件下，采用该方案的模组其光通量维持率（即光衰程度）显著优于传统方案，产品寿命得以有效延长。这不仅降低了终端用户的维护成本，也符合全球市场对LED产品长寿命、高光效的严苛要求。
高工LED产业研究所分析师指出，随着LED应用向高功率密度、小型化、高可靠性方向不断深入，对驱动电源和光源模组的综合性能提出了更高要求。这款结合了倒装芯片技术与外置MOS驱动方案的创新产品，正好切中了当前的技术痛点。它不仅提升了单点性能，更通过系统级优化，实现了耐压、散热、可靠性的协同进步，代表了LED上游封装与驱动技术融合创新的一个重要趋势。
目前，该技术方案已开始被部分领先的封装企业和模组厂商采纳，预计将在高端商用照明、特种照明及车用LED前装市场率先得到应用。它的成熟与普及，有望推动整个LED产业链向着更高性能、更优可靠性的台阶迈进，为终端市场带来价值更高的照明解决方案。
